晶圆测量
纳米级精度的晶圆厚度和平整度测量，确保加工精度。
行业概述
在半导体制造工艺中，纳米级的精密测量和质量控制是产品良率的关键。我们的激光传感器解决方案能够实现晶圆厚度纳米级测量、芯片封装尺寸实时检测、光刻工艺精确对准，并支持晶圆翘曲度在线监测。
- 晶圆厚度测量
- 芯片封装检测
- 光刻对准
典型应用场景

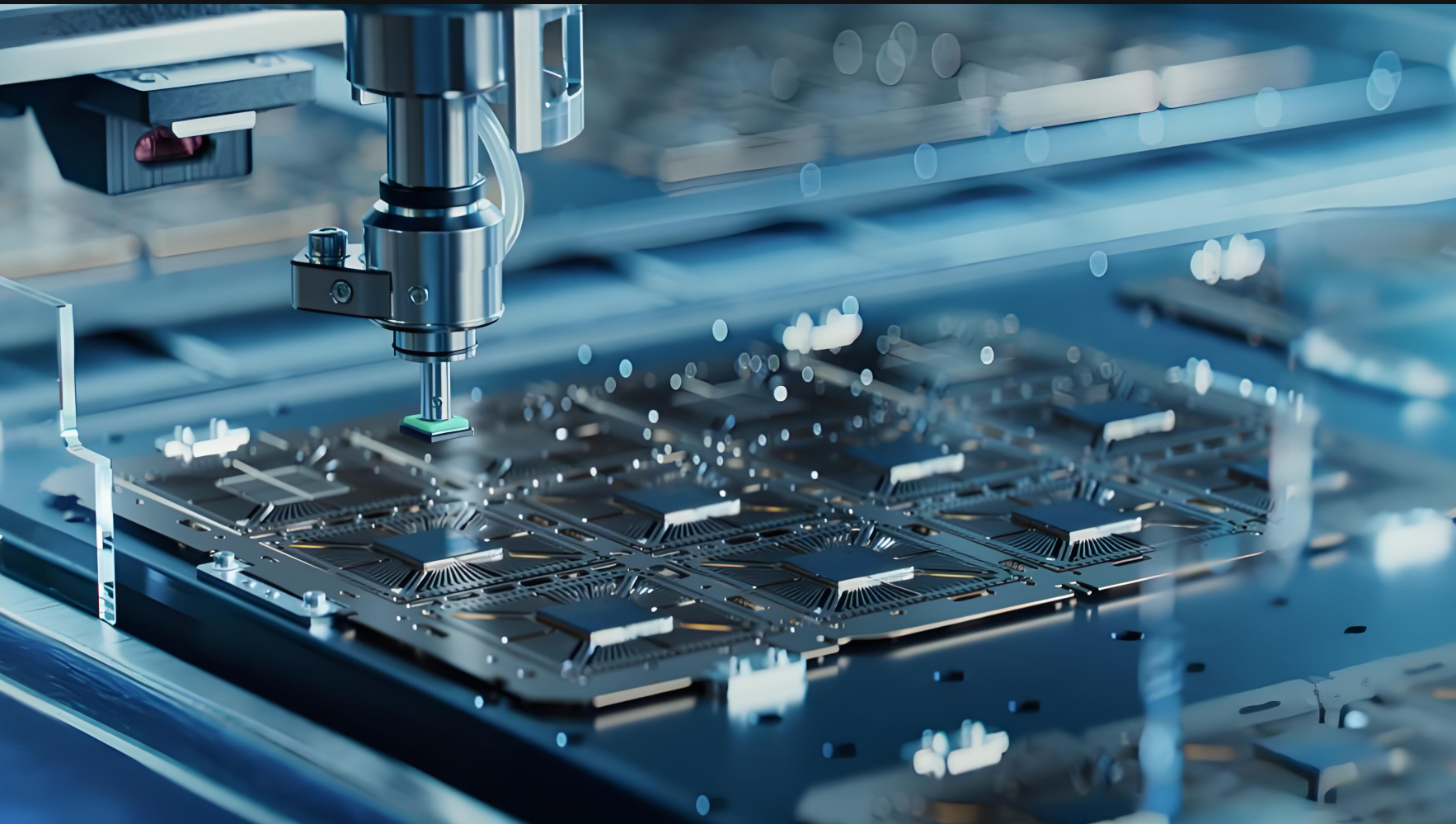

芯片封装
精确控制封装工艺，实现高质量芯片封装。

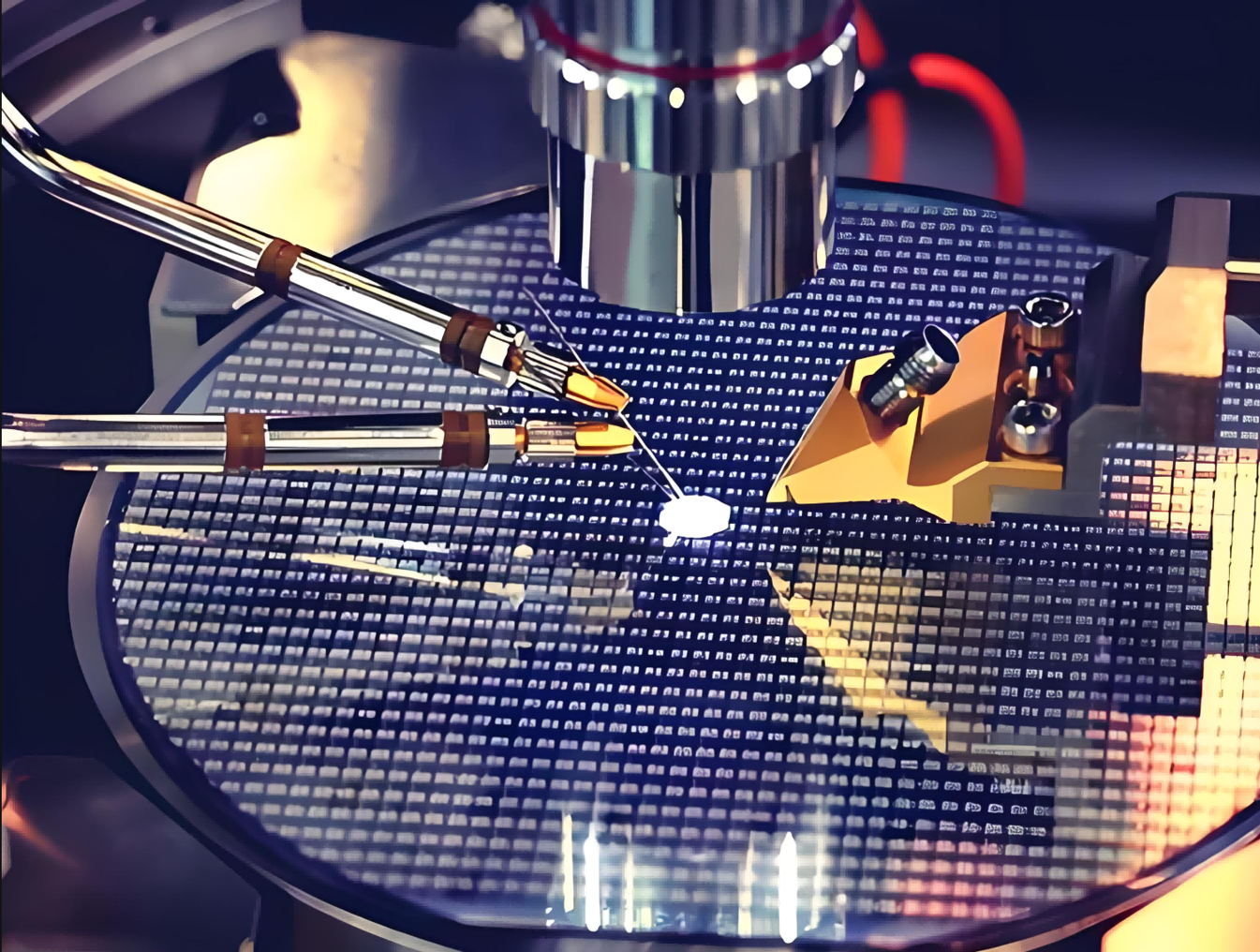

光刻对准
高精度激光定位，确保光刻工艺的精确对准。
成功案例
某知名晶圆制造商工艺改进项目
通过部署高精度激光位移传感器，实现了晶圆加工全流程的实时监测，显著提升了产品良率。
- 产品良率提升15%
- 工艺参数优化效率提升200%
- 质量一致性提升40%
芯片封装厂在线检测方案
为芯片封装生产线提供自动化检测解决方案，实现了封装尺寸的高精度在线测量。
- 检测精度提升至0.1μm
- 生产效率提升150%
- 不良品率降低80%
技术优势
纳米级精度
测量精度可达0.1nm
超高采样率
采样速率高达100kHz
温度补偿
智能温度补偿技术
数据分析
实时数据分析平台
